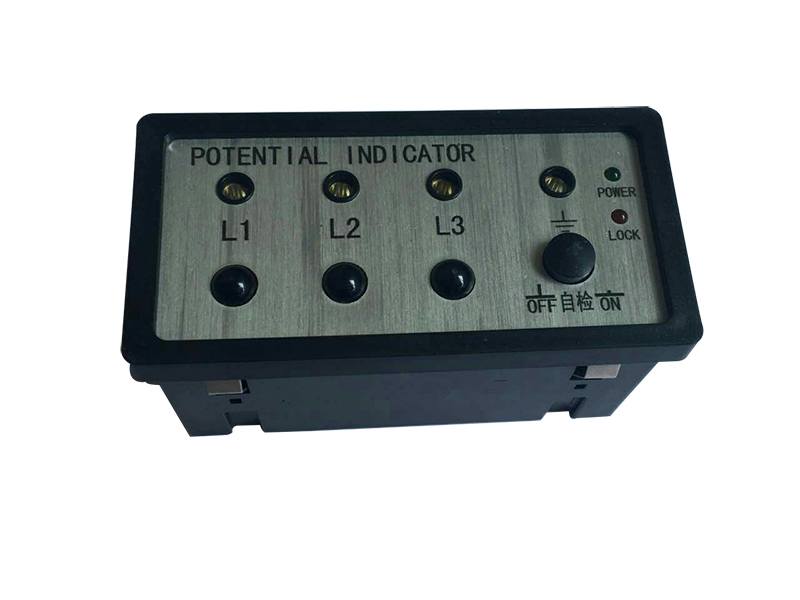

DXN 8D-Q32(S)K-X户内高压带电显示装置(VPIS)之电压指示器
1. 执行标准号：GB25081-2010 IEC 61958 : 2000
一 概述
本产品是我司根据用户需求而设计的电压指示器。其内部电路由于采用低功耗的发光元件，使得整机功耗低，性能更稳定、可靠性更高。广泛适用于户内7.2、12、24、40.5kV、频率50Hz的高压电气设备中，与电压传感器配套使用，可以反映高压带电状况，与电磁锁配套，还可提高配套产品的防误性能。
警示：单独依靠带电显示装置的显示还不能足以证明系统处于不带电状态，如有怀疑或影响规定的操作程序，还应使用符合DL740要求的验电器验电。
正常工作条件
环境温度：上限值不超过＋40℃，
下限值不低于－25℃，特殊地区不低于－35℃
海拨高度：安装地区海拨不高于1000m
大气条件：空气相对湿度日平均值不大于95%，
月平均值不大于90%；水蒸汽压力日平均值不超过2.2kPa，
月平均值不超过1.8kPa
环境条件：无明显污秽、无易燃、易爆化学腐蚀和盐雾场所
○ 显示装置（电压指示器）型号及含义
DXN 8D－ 12 / □ □ □ □ -X
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
① 户内高压带电显示装置 ② 设计序号 ③ 额定电压等级 ④ 指示器规格 T表示提示型、Q表示闭锁型
⑤带S表示电压传感器电容量20pF ⑥有K表示带指示灯休止开关、无K表示不带指示灯休止开关
⑦A:工作电源电压 AC/DC220V DC110V B：工作电源电压 DC48V C：工作电源电压DC24V
⑧有X表示接线方式为配接插件带线，无X表示接线方式为端子
○ 电压指示器适配电容量参数表：（表二）
|
额定线电压等级（Kv） |
额定相电压时 |
适配传感器容量 (pF) |
|||
|
工作电压 （V） |
工作电流 （μA） |
测试点间相位相符时的相间电压（V） |
测试点间相位不符时的相间电压（V） |
||
|
7.2 |
80-100 |
196 |
＜AC30 |
＞AC60 |
145(±15) |
|
12 |
250 |
115(±15) |
|||
|
45 |
20 |
||||
|
40.5 |
285 |
45(±10) |
|||
○ 电压指示器选型表：（表三）
|
序号 |
产品型号 |
发光元件 |
闭锁工作电源 （V） |
安装孔 尺 寸 (mm×mm) |
背视 接线图 |
适配电 容量 |
|
3 |
DXN8D-7.2～40.5/Q32KA-X |
|
AC/DC220V DC110V |
图1 |
图2 |
见表二 |
|
4 |
DXN8D-12/Q32SKA-X |
20(±3)pF |
||||
|
5 |
DXN8D-7.2～40.5/Q32KB-X |
DC48V |
见表二 |
|||
|
6 |
DXN8D-12/Q32SKB-X |
20(±3)pF |
||||
|
7 |
DXN8D-7.2～40.5/Q32KC-X |
DC24V |
见表二 |
|||
|
8 |
DXN8D-12/Q32SKC-X |
20(±3)pF |
DXN 8D-Q30(S)K-X户内高压带电显示装置(VPIS)之电压指示器 安装使用说明书
执行标准号：GB25081-2010 IEC 61958 : 2000

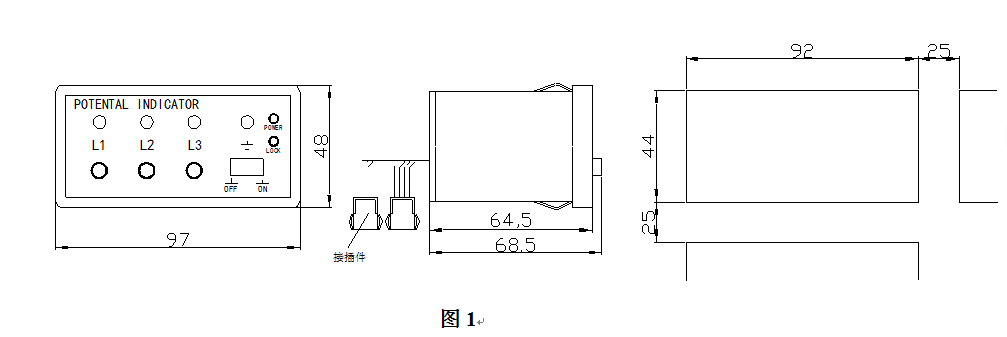

○ 外形及安装孔加工尺寸图

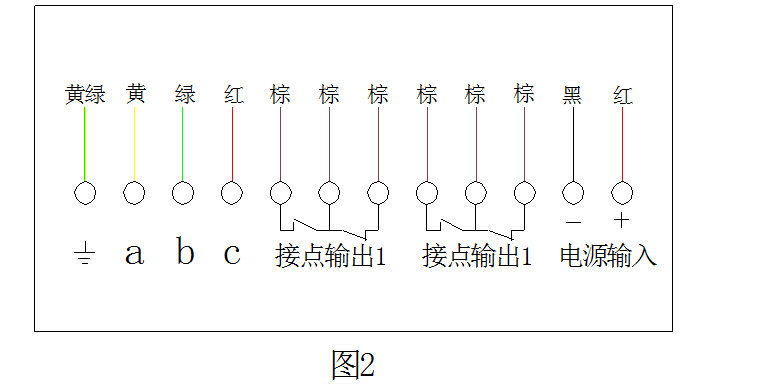

○ 背视接线图
○ 注意事项:
☆ 本装置只作提示性，工作人员需进入带电间隔必须严格遵守电业安全操作规程。
☆ 指示器信号输入端A、B、C与接地之间不能进行2000V/1min耐压（因为a、b、c与接地之间通过指示灯已经形成了工作回路），否则会损坏指示器。
☆ 指示器可以进行2000V/1min试验的部位为：强制闭锁Q型的接点输出端并联对地；
